短推压塞柱型AZ7121L
- ●：引动器种类多，且有动作位置可调整之设计
- ●：外壳包覆强化塑胶、防水、防油
- ●：型微动开关有更高的机械强度，耐冲击
- ●：前移机有多种分类，动作位置可调
- ●：外壳覆盖塑料，防水耐油，承受打击
引动器种类多，且有动作位置可调整之设计。外壳包覆强化塑胶、防水、防油。型微动开关有更高的机械强度，耐冲击。前移机有多种分类，动作位置可调。外壳覆盖塑料，防水耐油，承受打击。
额定值
| 电压额定电压 |
非电感性负载 非电气携带 |
电感性负载（A） |
||||||
| 电阻性负载 阻力桨 |
灯泡负载 灯泡携带 |
电感性负载 电气 携带 |
马达负载 电机携带 |
|||||
| 数控 | 不 | 数控 | 不 | 数控 | 不 | 数控 | 不 | |
| 125伏交流 250交流 480伏交流 |
10 10 3 |
3 2.5 1.5 |
1.5 1.25 0.75 |
10 10 2.5 |
5 3 1.5 |
2.5 1.5 0.75 |
||
| 8V 直流 14V 直流 30V 直流 125V 直流 250V 直流 |
10 6 8 0.5 0.25 |
3 3 3 0.4 0.2 |
1.5 1.5 1.5 0.4 0.2 |
6 6 6 0.05 0.03 |
6 6 5 0.05 0.03 |
5 5 2.5 0.05 0.03 |
||
注：
1、电感性负载：功率因素=0.4，时间常数=7毫秒。
2、灯泡负载之突入电流为稳定状态之10倍。马达负载之突入电流为稳定状态电流之6倍。
备注：
1.电气承载：功率因数=0.4.时间常数= 7毫秒.
2.灯泡承载电流是稳定状态下的10倍。电机承载电流是稳定状态下的6倍。
特性 特点
| 操作速度运行速度 |
0.01毫米至50厘米/秒（锁住塞型） ， 0.01毫米至50厘米/秒 |
| 动作频率动作频率 |
120次/分 ， 120次/分钟 |
| 接点电阻接触电阻 |
15MΩ以下（初期） ， 低于15mΩ（初始） |
| 绝缘电阻绝缘电阻 |
100MΩ以上（在500VDC以下） ， 100mΩ 以上 （500VDC 以下） |
| 耐电压轴承电压 |
非连续端子间1，000VAC，50/60Hz持续1分钟载电流与无载电流零件间与端子和接地之间1，500VAC，50/60Hz持续1分钟非接触端：1，000VAC，50/60Hz持续一分钟 当前零件和非当前零件以及末端和连接位置：1，500VAC，50/60Hz持续一分钟 |
| 振动 振动 |
误动作耐久：10至55Hz，1.5mm双振幅 动作：10至55Hz，1.5mm对摆动 |
| 冲击 击打 |
机械耐久：1，000m/sec2（约100G，S） 误动作耐久：300m/Sec2（约30G，S）机器：1，000m/Sec2（约100G 动作：300m/sec2（约30G ，S） |
| 周围温度 环境温度 |
使用时：-10 至 +80°C |
| 湿度湿度 |
95%相对湿度以上 ， 95%相对湿度以上 |
| 使用寿命使用寿命 |
机械：10，000，000次以上（在额定OT值下） 电气：500，000次以上机械：10，000，000次以上（额定OT） 电气：500，000次以上 |
| 重量重量 |
约60g ， 约60g |
| 防护等级 保护结构 |
IEC 规格：IP65 ，IEC 规范：IP65 |

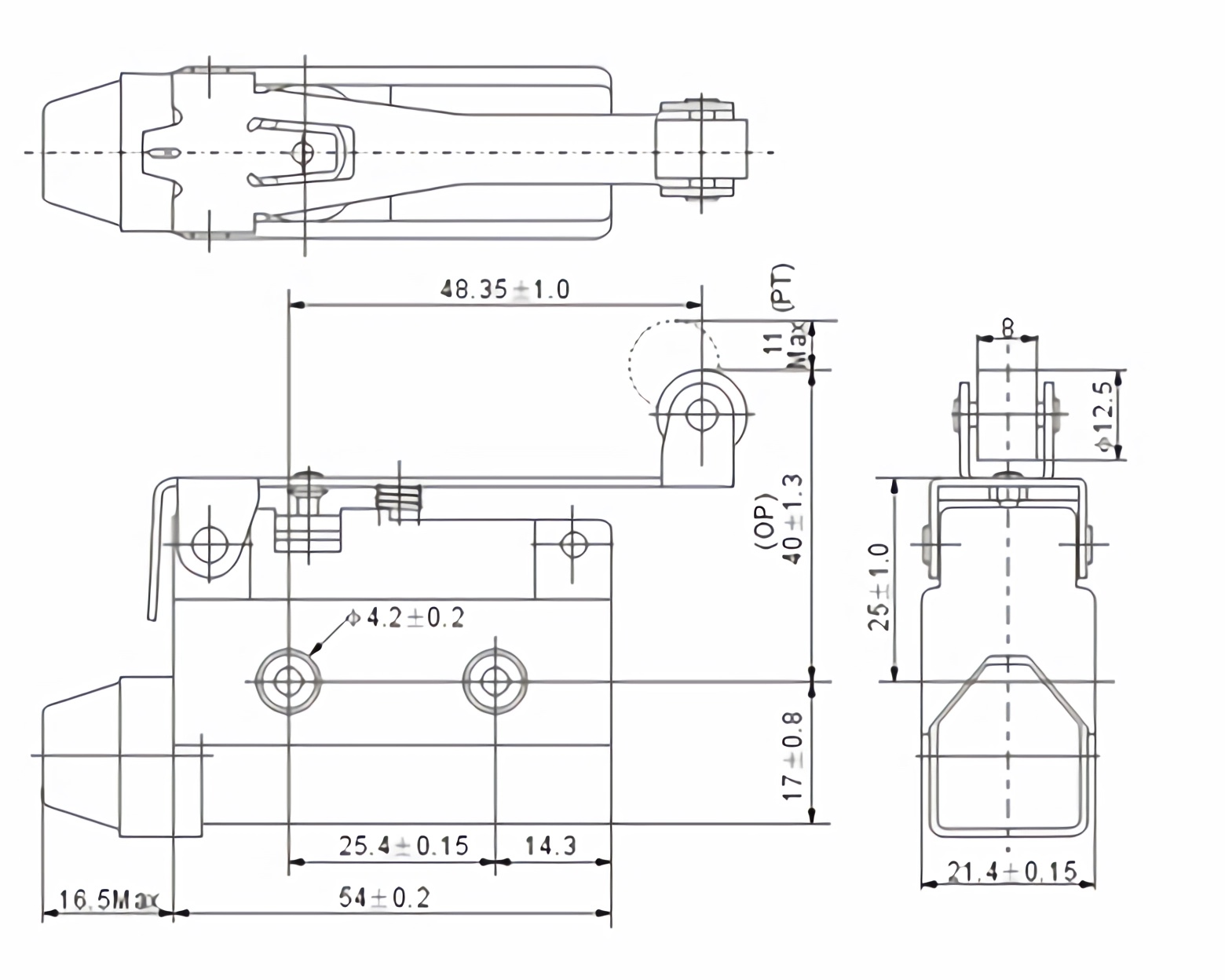

动作特性
| 型号型号 | AZX7100L | AZX7110L | AZX7310L | AZX7311L | AZX7312L | AZX7120L | AZX7140L | AZX7121L | AZX7141L | AZX7124L | AZX7144L | AZX7166L |
| 最大（最大） | 600克 | 600克 | 600克 | 600克 | 600克 | 150克 | 220克 | 180克 | 240克 | 200克 | 280克 | 120克 |
| 射频最小（最小） | 100克 | 100克 | 100克 | 100克 | 100克 | 40克 | 60克 | 50克 | 80克 | 60克 | 100克 | |
| PT 最大（最大） | 2.0毫米 | 2.0毫米 | 2.0毫米 | 2.0毫米 | 2.0毫米 | 13.5毫米 | 8.5毫米 | 11毫米 | 6.5毫米 | 11毫米 | 6.5毫米 | 250毫米 |
| OT 最小（最小） | 0.8毫米 | 5.0毫米 | 6.0毫米 | 6.0毫米 | 6.0毫米 | 4.0毫米 | 2.5毫米 | 3.0毫米 | 2.0毫米 | 3.0毫米 | 2.0毫米 | 11毫米 |
| MD 最大（最大） | 0.8毫米 | 0.8毫米 | 0.8毫米 | 0.8毫米 | 0.8毫米 | 3.2毫米 | 2.0毫米 | 2.4毫米 | 1.5毫米 | 2.4毫米 | 1.5毫米 | |
| OP | 30.5±0.8毫米 | 44±1.2毫米 | 21.8±1.2毫米 | 33.3±1.2毫米 | 33.3±1.2毫米 | 25±1毫米 | 25±1毫米 | 40±1毫米 | 40±1毫米 | 50±1.2毫米 | 50±1.2毫米 | |
| FP | 35毫米 | 32毫米 | 46毫米 | 56毫米 |
