KJT-KNW-WX47无线行程开关

主要技术参数

接口面板及线色：

KJT-WX47(无线限位发射器)

KJT-KNW-WX47无线行程开关

出厂前选配常开或常闭点，配对完成，无需配置;触头可选柱压/滚轮/羊角面板上RUN/STOP(运行开关)长按5秒为开启或关闭指令;长按5秒后松开，STA(指示)闪烁1次为开机指令完成，闪烁3次为关机指令完成。

KNW-WX47(无线接收器)

KJT-KNW-WX47无线行程开关

出厂设置已设，无需配置:接收器RUN和LORA常亮后呼吸闪烁

吸盘天线

KJT-KNW-WX47无线行程开关

3dBi全向天线，SMA(公针)接口,长度170mm，470-510MHz频段;上电前优先安装天线，天线吸附于电控柜外;接收器不装金属电控柜内也可选用直连胶棒天线。

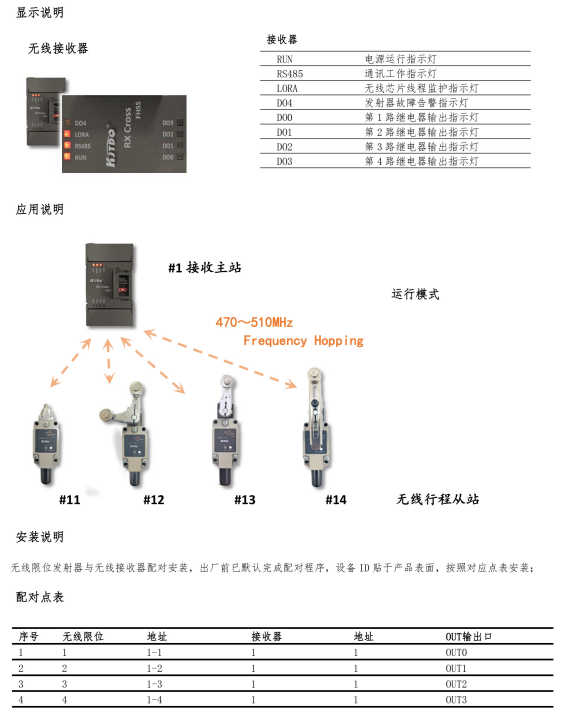

无线限位开关配置使用说明：

功能
工作模式	P2P、M2P		点对点模式	限位从站；接收主站
I0配置			发射器1路干节点输入(常开or常闭);接收器5路继电器输出(常开)
显示			灯控面板
安全性
硬件	射频		射频功率	峰值低于0.1W,不干扰他人设备
	射频		射频隔离	双层滤波电路设计，抗异频段干扰
软件	无线加密		CRC校验
	协议架构		基于CSMA/FHSS
硬件
CPU			工业MCU
内存			FLASH	256K
			SRAM	32K
主频			48MHz
接口
天线	天线接口		发射MCX母头	接收SMA母头
	天线增益		3dBi
	天线角度		垂直极化全向天线
接插口	接插口数量		发射无	接收2
	接插口属性			8p接线端子14por2p接线端子1
供电
供电方式	发射	电池组	内置DC3.6v(1500mA锂亚电池)
		待机时间	2年
	接收	现场电源	DC18-36v(推荐DC24v电源)
工作环境及特征
浪涌防护			共模4Kv/差模2Kv
工作温度			-30℃~+65℃
储存温度			-20～+60℃
湿度(非凝结)			≤95%(非凝结)
防护等级	发射		IP65
	接收		不防水
