凯基特无线地址码综保仪
- 产品系列：凯基特无线地址码综保仪
- 负载电流：AC 220V
- 通讯信号：RS485
- 复位方式：自动
- 电器寿命：＞10万次
- 防护等级：IP65/IP67
| 名称 | 无线地址码综保仪 | |
| 协议标准 | MODBUS RTU/TCP | |
| 系统 | Android5.1/7.1 | |
| 运行内存 | 2GB | |
| EMMC | 8GB | |
| 显示 |
尺寸 | 10.1寸（16：10） |
| 亮度 | 400cd/m2 | |
| 分辨率 | 1280*800 | |
| 触摸形式 | 电容式（10点） | |
| 接口 | LVDS | |
| 视角 | 全视角（IPS） | |
| 管 理 | ||||
| 通电启动 | 支持（软硬启动均支持）； | |||
| 复位 | 硬件 | 支持 | ||
| 软件 | 支持 | |||
| 功 能 | ||||
| 业务功能 | 数据采集 | 皮带保护装置的开关实时状态反馈报警及历史记录 | ||
| 皮带保护装置的ID(地址)号 | ||||
| 皮带保护装置的在线状态异常反馈报警及历史记录 | ||||
| 皮带保护装置电池状态反馈报警及历史记录 | ||||
| 系统无线设备（无线中继、无线网关）在线状态异常反馈 | ||||
| 系统无线设备（无线中继、无线网关）供电方式及电池状态异常反馈 | ||||
| 对外连接 | 提供RS485串口与网关建立连接（Modbus RTU） | |||
| 提供RJ45网口给业主服务器建立练级（Modbus TCP) | ||||
| 提供USB接口用于读写数据 | ||||
| 交互方式 | APP | 提供软件交互界面给业主用于查询与配置 | ||
| 运维功能 | 用户权限管理 （三级） |
普通人员 | 查看业务数据，手动解除报警，屏蔽皮带保护装置设置 | |
| 管理员 | 更改添加删除皮带号，配置综保仪参数，删除历史记录 | |||
| 运维工程师 | 修改底层代码及回滚配置 | |||
| 远程服务 | 获得业主授权后，我方可通过外网登录进行运维和升级综保仪程序 | |||
| 安全性 | ||||
| 外网设置 | 飞行模式设定 | |||
| 内核 | ||||
| CPU | RK3288 四核 32 位 ARM Coretex-A17 内核架构 | |||
| GPU | Mali-T764 | |||
| 接口 | |||
| 接插口 |
接插口数量 | 15 | |
| 接插口属性 | 接插口描述 | ||
| 电源 | 1路DC12v输入 | ||
| 串口 | 1 路 TTL 电平，2 路 RS232，1 路 RS485 接口 | ||
| USB | 1 路 Type-A_HOST 接口，1 路 Type-A_OTG 接口， 4 路内置扩展 USB2.0 | ||
| 网口 | 1 个标准 RJ45 接口， 10/100/1000M 自适应以太网 | ||
| 音频接口 | 1 路，1 路内置 双 8R/7W立体声扬声器 | ||
| SIM | 1路标准 SIM 卡接口 | ||
| TF 卡 | 1路TF 卡接口 | ||
| 4G 模块接口（选配） | 支持 Mini-PCIE 4G 模块，全网通 | ||
| 供 电 | |||
| 供电方式 | 现场电源 | DC 12V电源 | |
| 工作环境及特征 | |||
| 工作温度 | -20～65℃ | ||
| 储存温度 | -25～70℃ | ||
| 湿度（非凝结） | ≤90％（非凝结） | ||
| 尺寸 | L*W*H(mm) | 259*178*46.5mm | |

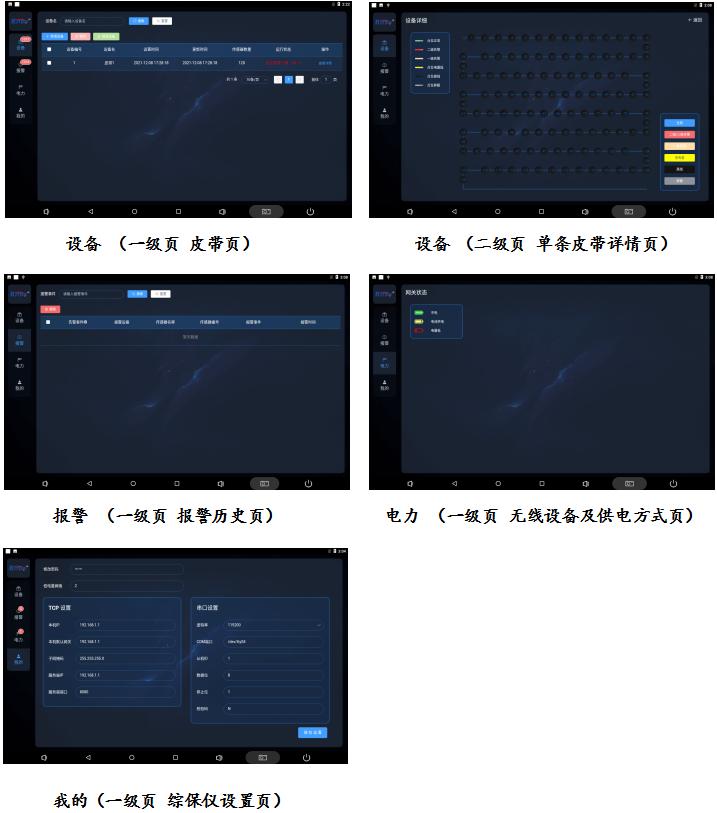

显示界面为左右横向布局，左侧为菜单栏，右侧为对应菜单一级页。
设备
设备页面可添加删减配置查看皮带数量名称以及本皮带上的保护装置数量以及运行状态
点击查看详情可进入本条皮带的详情页。

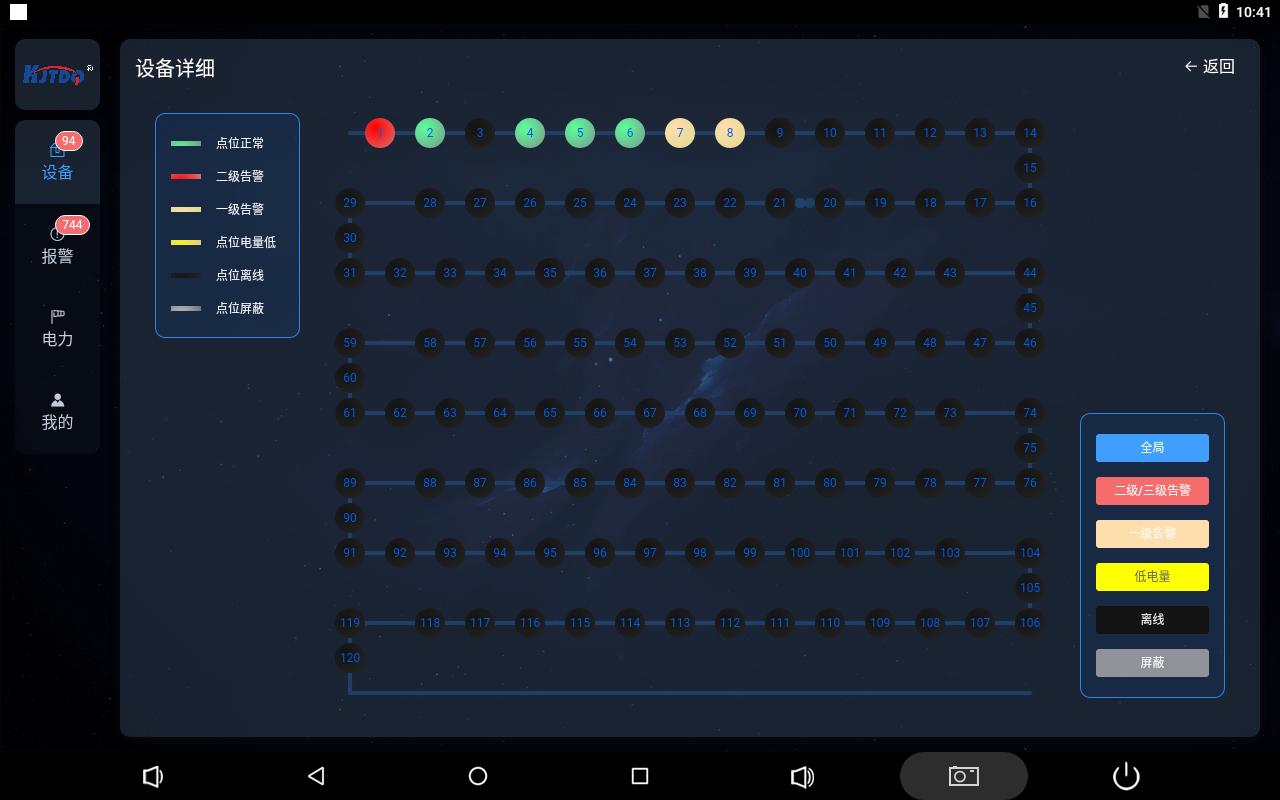

设备详情页实时显示皮带上保护装置当前状态链路图，分为6种样色显示，分别代表保护装置正常，保护装置保护装置二级告警，保护装置一级告警，保护装置电量低，保护装置离线，保护装置屏蔽六种状态。
保护装置处于多种状态下时显示状态展示优先级为
保护装置二级告警
保护装置离线
其他5个按钮，点击对应按钮，屏上对应状态的所有圆圈闪烁显示，闪烁显示优先级同上。

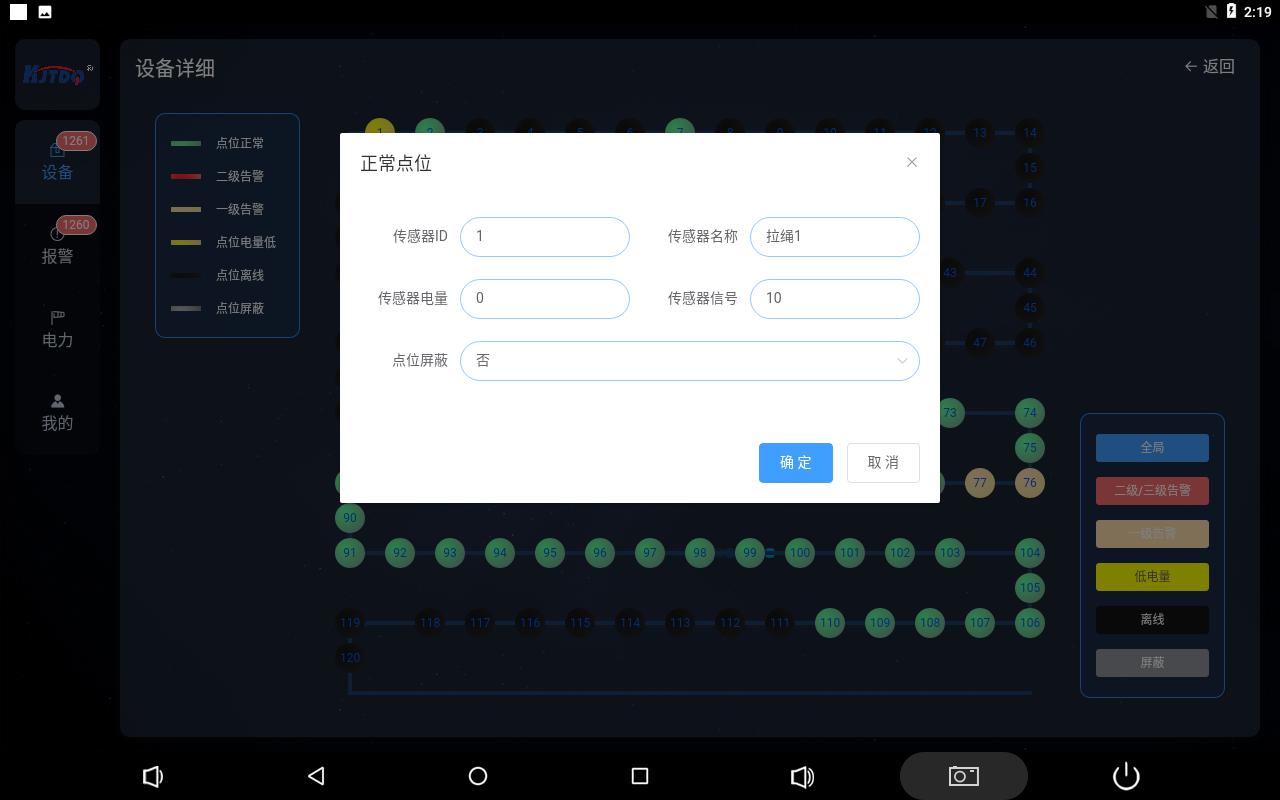

点击圆圈弹出对应保护装置的详细信息，并且可以设置保护装置的屏蔽状态，手动解除二级告警状态

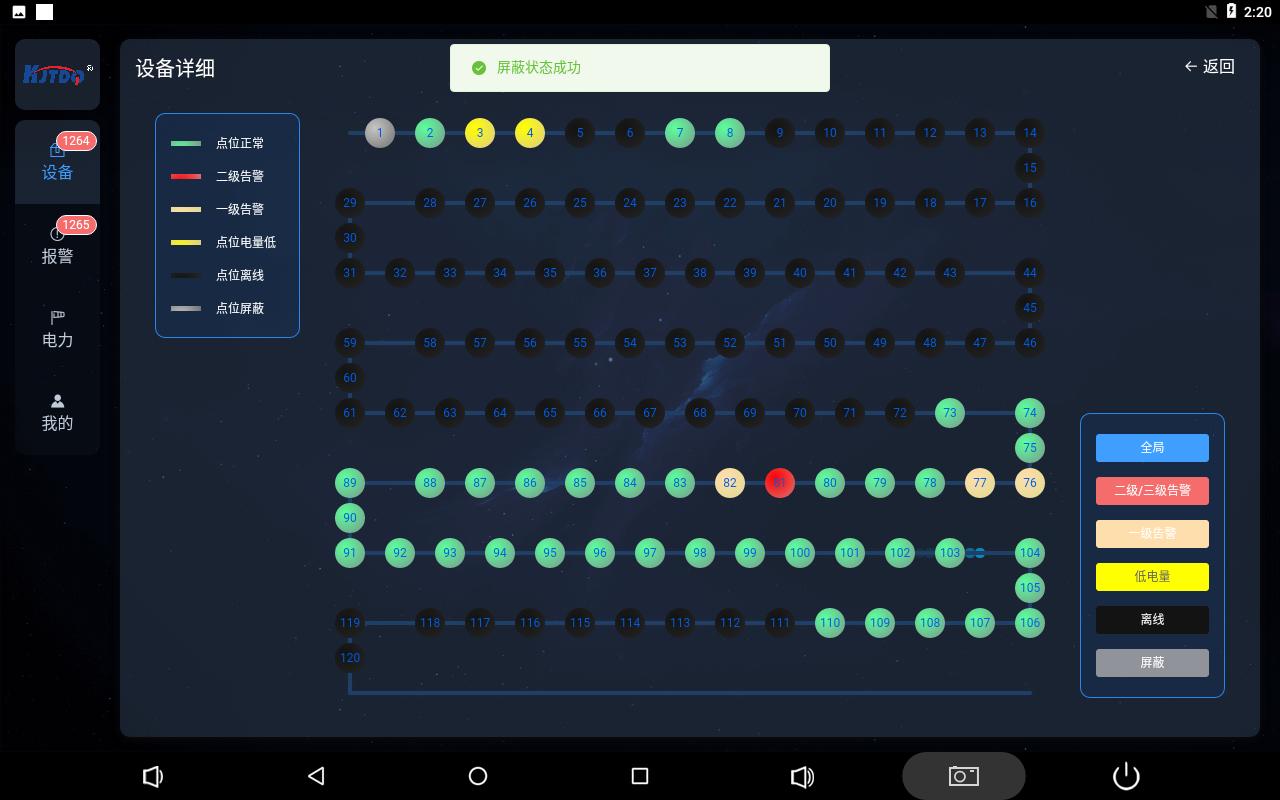

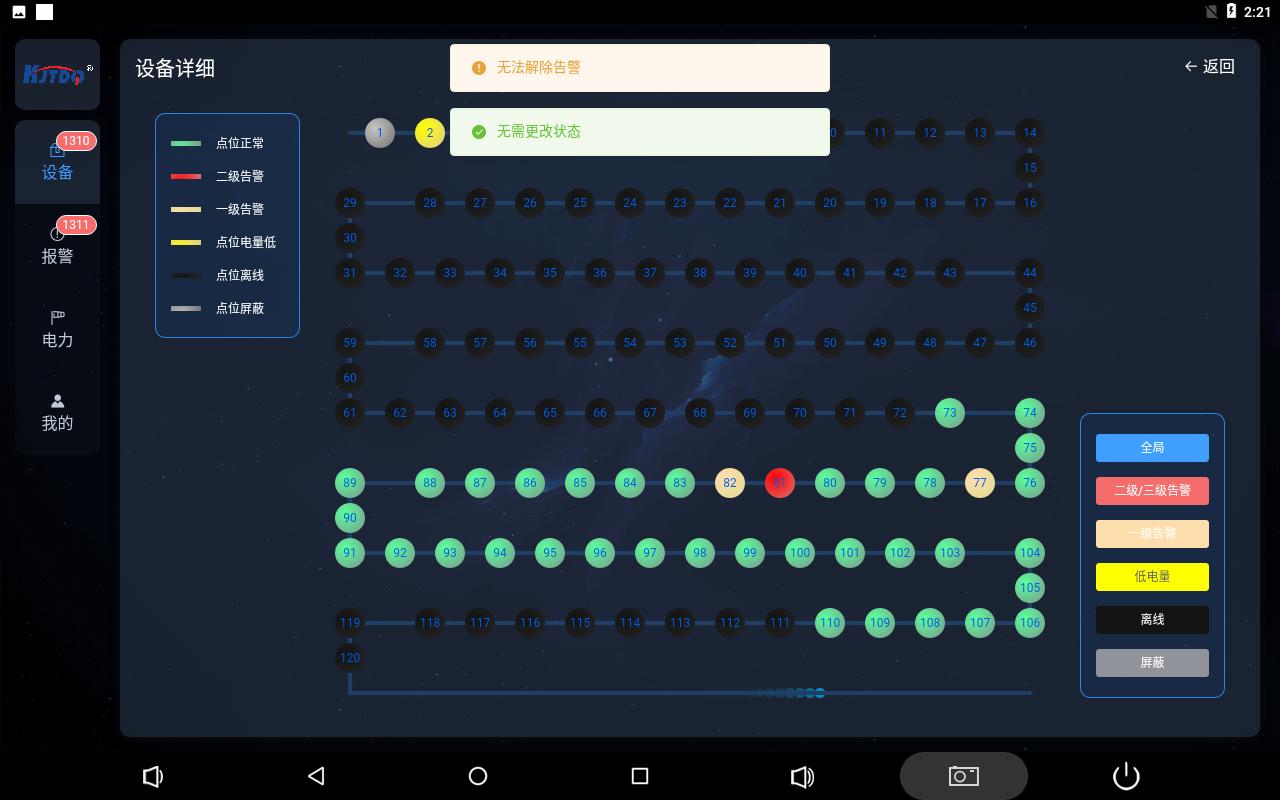

设置成功或者失败页面上方都有相应弹框弹出提示，设置成功后，链路图上的圆圈会变为设置状态。
报警

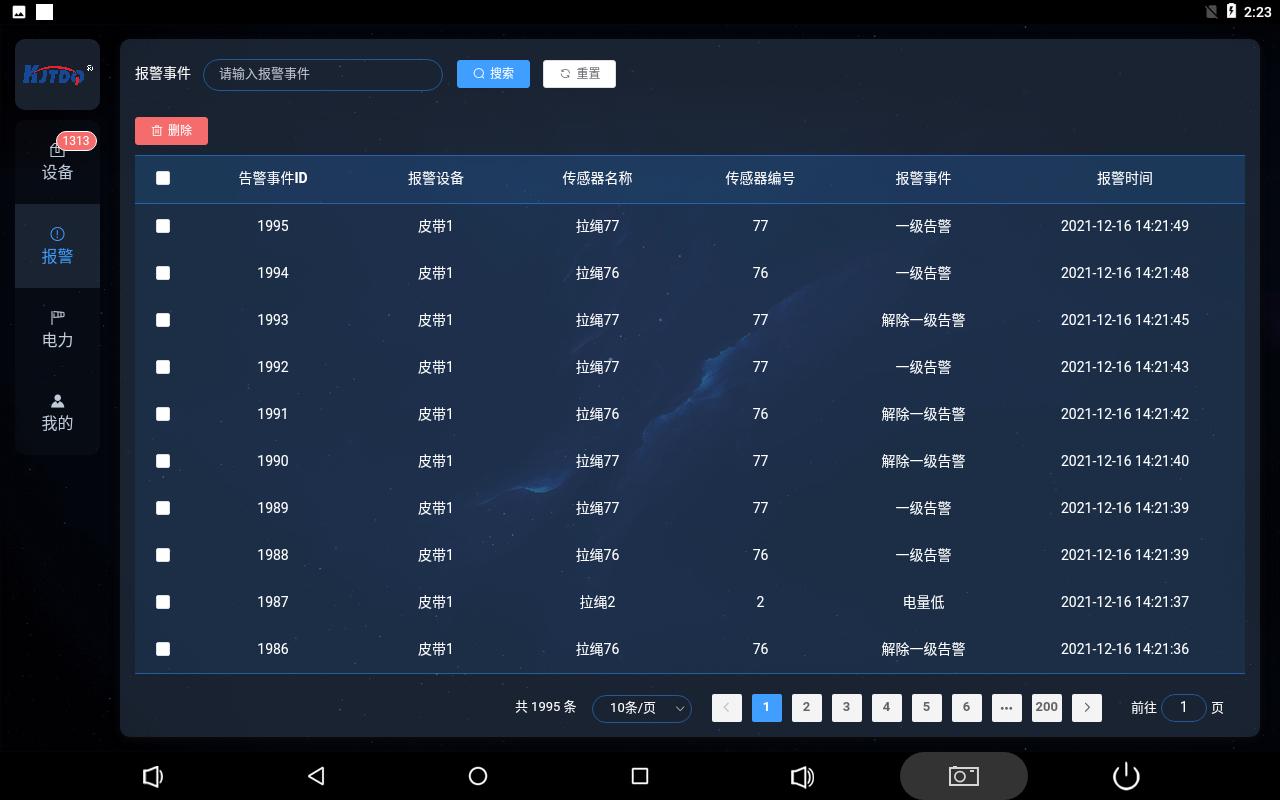

报警页面实时刷新纪录报警事件，记录对应皮带上的对应地址号的保护设备的报警信息和发生时间，报警记录的信息为保护装置上线、下线、电量低、一级、二级告警、一级、二级告警解除。
报警事件可以通过管理员权限进行删除处理，普通人员无法进行此项操作。

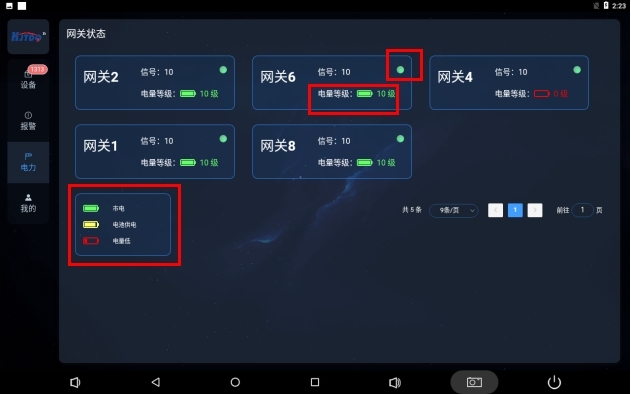

电力页面展示整套无线系统里无线中继器和无线智能网关的在线监护，网关设计按照业主要求的供电方式给出设计，供电组成可在市电供电，电池供电，光伏供电3种方式下自由组合和自动切换。
图上红色方框内的绿色圆圈表示设备正常在线，异常时显示黑色。
市电状态下为电池型图标，满电绿色10级展示，电池供电时，会有电池电量的检测。10级显示，电量检测展示间隔为1级，即0，1，2，3，4，5，6，7，8，9，10反馈。
我的
我的页面为综保仪设置页面，需要管理员权限进行进入配置管理员密码和本机参数。
任意页面发生状态更改或报警时，菜单页面选项都会增加角标推送功能和未查看期间事件数量的递增，点击操作后自动消失。

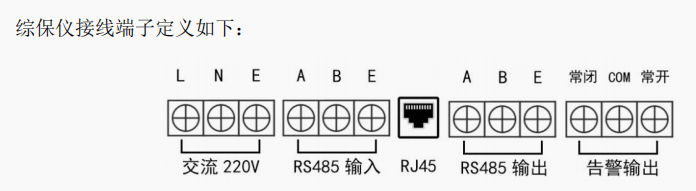

1. 串口
UART2（TTL 电平）；UART3、UART4 这 2 路均经过 RS232 电平转换，做过防静电处 理。另外UART4是RS485接口（自动流控），RS232 串口通过 DB9 公头的方式引出,485为 4pin凤凰端子。
2. USB
3. 网口
LAN 接口是百兆自适应以太网接口，通过 RJ45 引出。如果要使用安卓的以太网功能，用 户需要将网线插入 LAN 接口，然后通过设置打开以太网功能。默认的以太网是 DHCP方式分配 IP，如果要手动配置 IP 地址，可以在高级设置中配置。
设备安装
上电前优先安装天线，取出稳压电源盒连接 PWR，通讯网线穿过配套的网线防水头连接 ETH,按下 ON/OFF
电源按钮，STA 快速闪烁后平缓闪烁，及为正常运行；
智能网关与无线发射器配对安装，出厂前已默认完成配对程序，设备 ID 贴于产品表面，按照对应点表安装；
智能网关与上位机通过网线相连进行数据传输，传输协议为 MODBUS TCP。
1. 串口
UART2（TTL 电平）；UART3、UART4 这 2 路均经过 RS232 电平转换，做过防静电处 理。另外UART4是RS485接口（自动流控），RS232 串口通过 DB9 公头的方式引出,485为 4pin凤凰端子。
2. USB
3. 网口
LAN 接口是百兆自适应以太网接口，通过 RJ45 引出。如果要使用安卓的以太网功能，用 户需要将网线插入 LAN 接口，然后通过设置打开以太网功能。默认的以太网是 DHCP方式分配 IP，如果要手动配置 IP 地址，可以在高级设置中配置。
设备安装
上电前优先安装天线，取出稳压电源盒连接 PWR，通讯网线穿过配套的网线防水头连接 ETH,按下 ON/OFF
电源按钮，STA 快速闪烁后平缓闪烁，及为正常运行；
智能网关与无线发射器配对安装，出厂前已默认完成配对程序，设备 ID 贴于产品表面，按照对应点表安装；
智能网关与上位机通过网线相连进行数据传输，传输协议为 MODBUS TCP。
