KJT-LS无线系拉绳开关
- 产品系列：KJT-LS无线系拉绳开关
- 负载电流：AC380V 5A，DC24V 5A

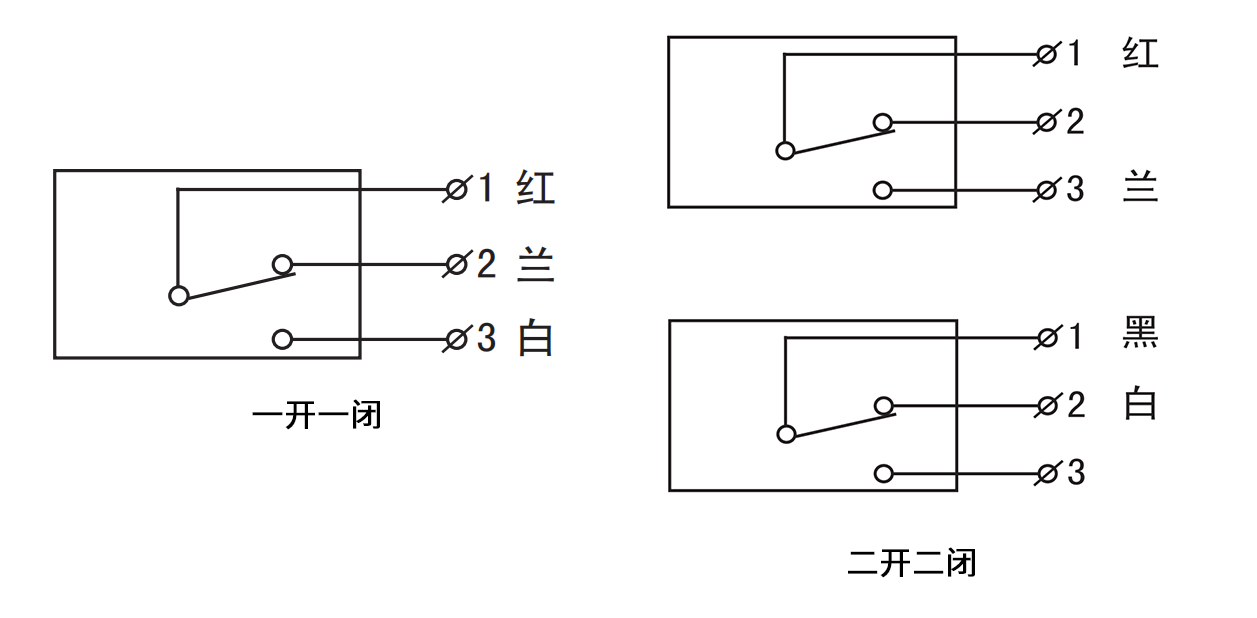

- 触点方式：常开1.常团1；常开2. 常闭2.(订货时请注明)
- 复位方式：手动
- 电器寿命：＞10万次
- 防护等级：IP65/IP67
| 型 号 | KJT-LS47CSZK（无线拉绳） | |
| 协议标准 | LoRa 私网协议 | |
| 频率范围 | 470～510MHz FHSS | |
| 最大链路预算 | 162dB | |
| 最大输出功率 | 20dBm | |
| 极化方式 | 单极化；垂直极化 | |
| 灵敏度 | 传输速率 | 接收灵敏度(dBm) |
| 2400bps | -126dBm | |
| 800bps | -130dBm | |
| 300bps | -140dBm | |
| 建议传输距离 | 20-1000M | |
管理 |
|||
| 管理方式 | 支持中/英文管理、配置免重启； | ||
| 复位 | 硬件 | 支持 | |
| 软件 | 支持 | ||
| 功 能 | |||
| 工作模式 | P2P-S、M2P等 | ||
| 输入配置 | 支持4路IO( 触点） 支持RS485（选配） 支持无线配置参数 | ||
| 显示屏及感应按键 | 显示屏（LED）防水型无 | ||
| 感应按钮（选配）防水型无 | |||
| 显示屏显示 | 电量状态，连接状态，信号强弱，指令状态，设备类型 | ||
| 实时数据状态显示 | 支持各路IO口状态实时显示 | ||
| 安全性 | |||
| 无线加密 | CPC校验 AES128 | ||
| 硬件 | |||
| CPU | 工业级MCU | ||
| 内存 | FLASH | 16MB | |
| SRAM | 32K | ||
| 主频 | 48MHz | ||
1.将拉绳开关固定在支架上，然后焊在机架上；
2.两机之间距离为55-60米，采用直径为Φ4的钢丝绳连接，松紧应适中；
3.为减小钢丝绳自重对开关启动影响，每隔5-10米在机架上焊拖环，支撑钢丝绳；
4.开机前优先安装天线，安装完成按下防水开关即可自动寻找上位机；
5.无线拉绳开关与无线网关或主机配对安装， 出厂前已默认完成配对程序，设备ID贴于产品表面，按照对应点表安装。
| 接口 | |||
| 接插口 | 接插口数量 | 1 | |
| 接插口属性 | M16不锈钢防水开关 | ||
| 天线 | 天线接口 | SMA | |
| 天线增益 | 3dBi | ||
| 天线角度 | 垂直极化 全向天线 | ||
| 供 电 | |||
| 供电方式 | 锂亚电池 | DC3.6v 6.5Ah | |
| 机械参数 | |||
| 角度 | 动作角度 | 30° | |
| 极限角度 | 60° | ||
| 动作力 | 10kg | ||
| 触点 | 常开数量 | 2路（默认） | |
| 常闭数量 | 2路（选配） | ||
| 复位 | 自动 | 1级报警 | |
| 手动 | 2级报警 | ||
| 微动开关 | 欧姆龙 | ||
| 使用次数 | 10^6 | ||
| 外壳材质 | 铸铝（默认） 不锈钢（选配） | ||
| 重量 | 3kg/3.5kg | ||
| 工作环境及特征 | |||
| 工作温度 | -20～60℃ | ||
| 储存温度 | -20～60℃ | ||
| 湿度（非凝结） | ≤95％（非凝结） | ||
| 信号输入 | 4路IO（触点）RS485 | ||

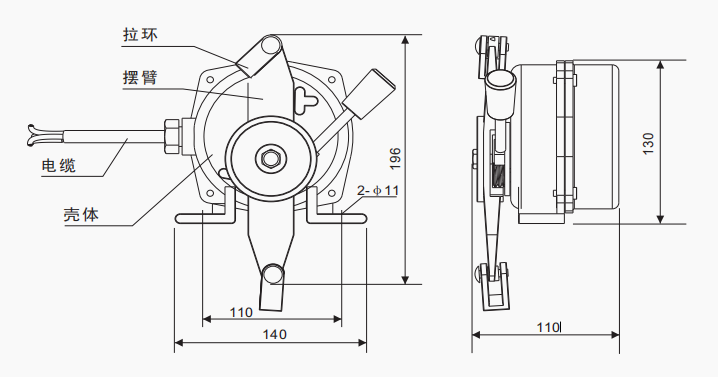

| 尺寸 | L*W*H(mm) | 220*200*130 | |
| 工作电流 | 满负荷工作电流 | < 0.5mA @3.6V | |
| 正常状态工作电流 | < 0.15mA @3.6V | ||
| 空闲状态工作电流 | <0.05mA @3.6V |
||
●开关平衡得按在机架的固定支架上；
●将钢丝绳系在两端的拉环上，每侧绳不超过40m（有坡度时应当缩短）；
●拉绳压力应适宜，以确保开关可靠复位；
●拉绳沿胶带平行方向设置，每10m加一吊环。
●钢丝绳按用户所需规格，厂方可代购。
